Sound activated EL Panel on Bag

0x00 背景 & 动机

7.21 有个电音节 所以就想把书包改造下
声控更加酷

0x01 材料准备

  • EL Wire 12V Sound Activated Pocket Inverter[1] x 1
  • Female DC Power adapter - 2.1mm jack to screw terminal block[2] x 1
  • 8 x AA battery holder[3] x 1
  • Male DC Power adapter - 2.1mm plug to screw terminal block[4] x 1
  • AA电池[5] x 8
  • 打印下来的图案[6] x 1
  • Electroluminescent (EL) Panel - 20cm x 15cm Aqua[7] x 1
  • 剪刀[8] x 1
  • 双面胶[9] x 1
  • 布[10] x 若干
  • 针[11] x 1
  • 线[12] x 2
  • 书包[13] x 1

0x02 制作过程

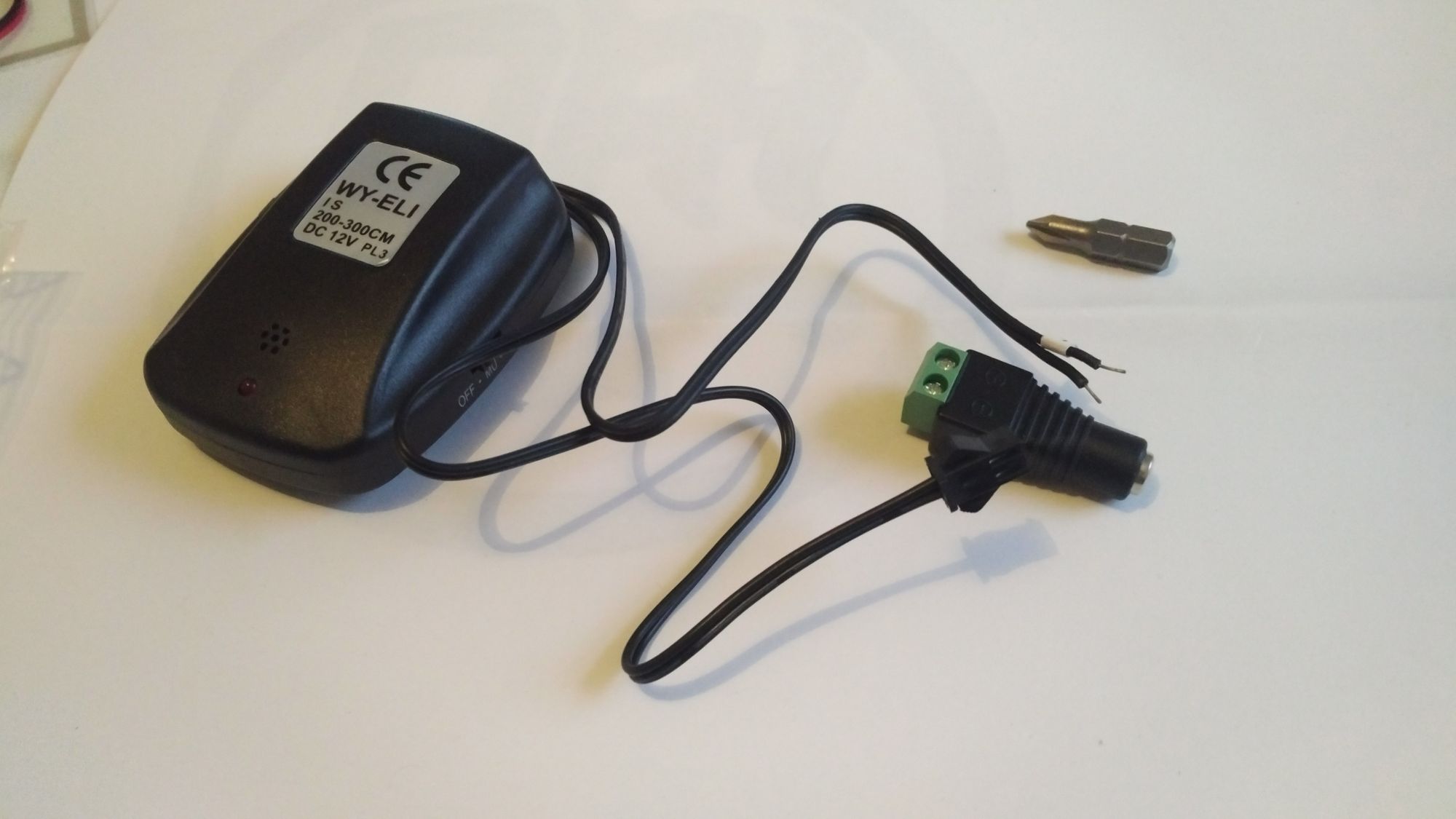

第一步：将Pocket Inverter[1:1]的电源线和Female DC Power Adapter[2:1]用螺丝刀接起来。

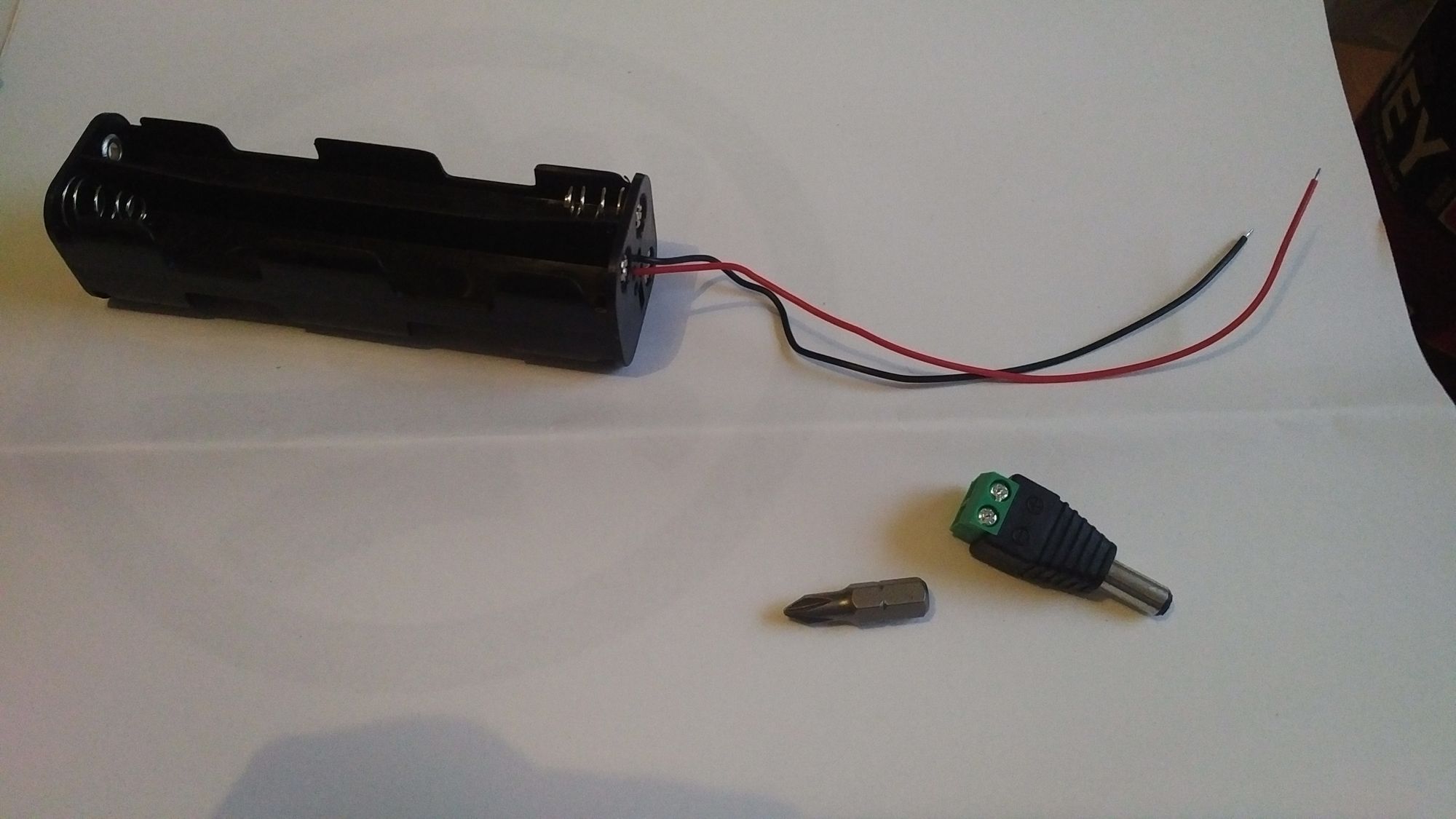

第二步：将电池盒[3:1]和Male DC Power Adapter[4:1]用螺丝刀连接起来。

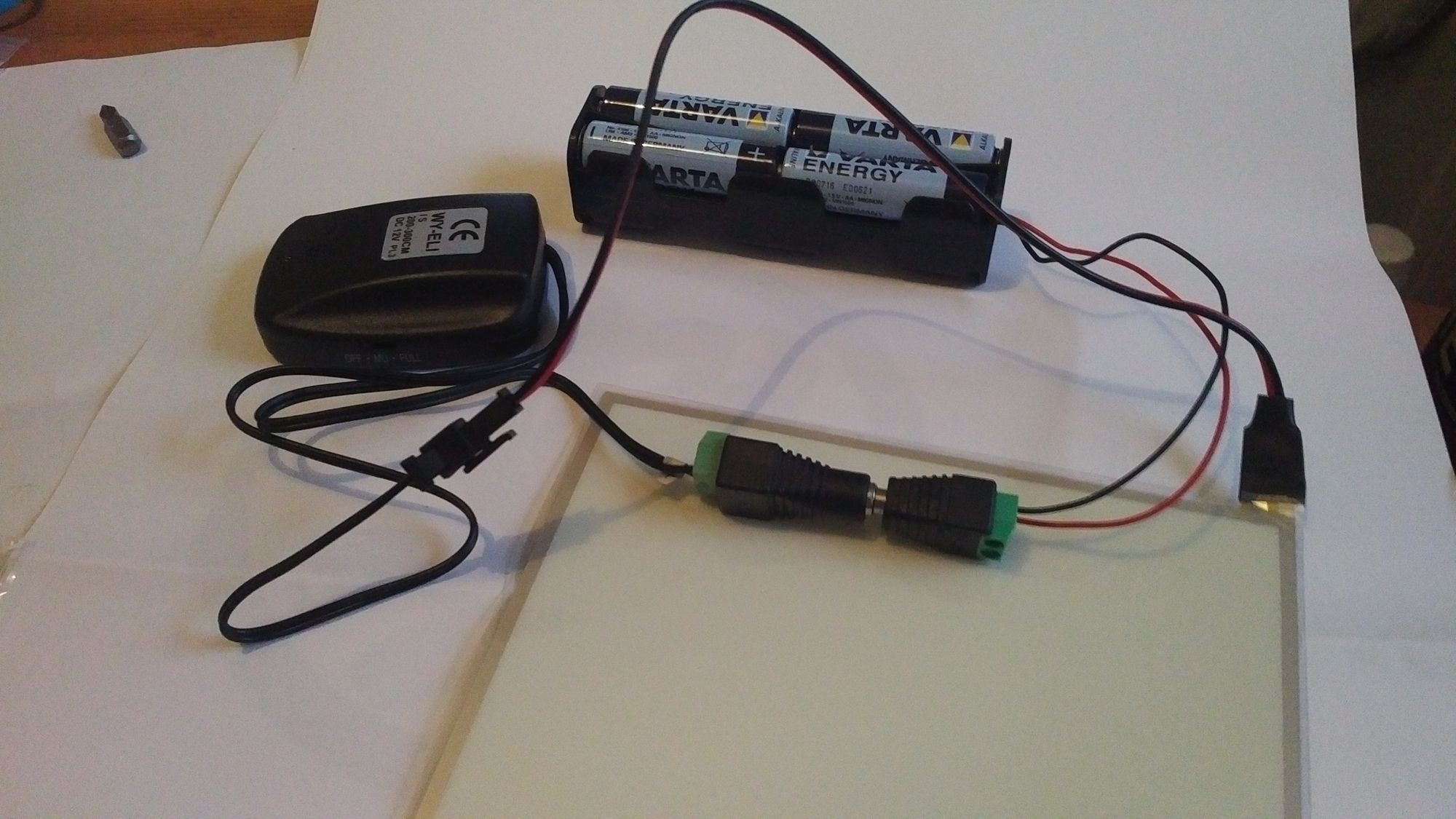

第三步：将八节电池[5:1]放入电池盒[3:2]，将Pocket Inverter[1:2]和电池盒用Male[4:2]和Female DC Power Adapter[2:2]连接。

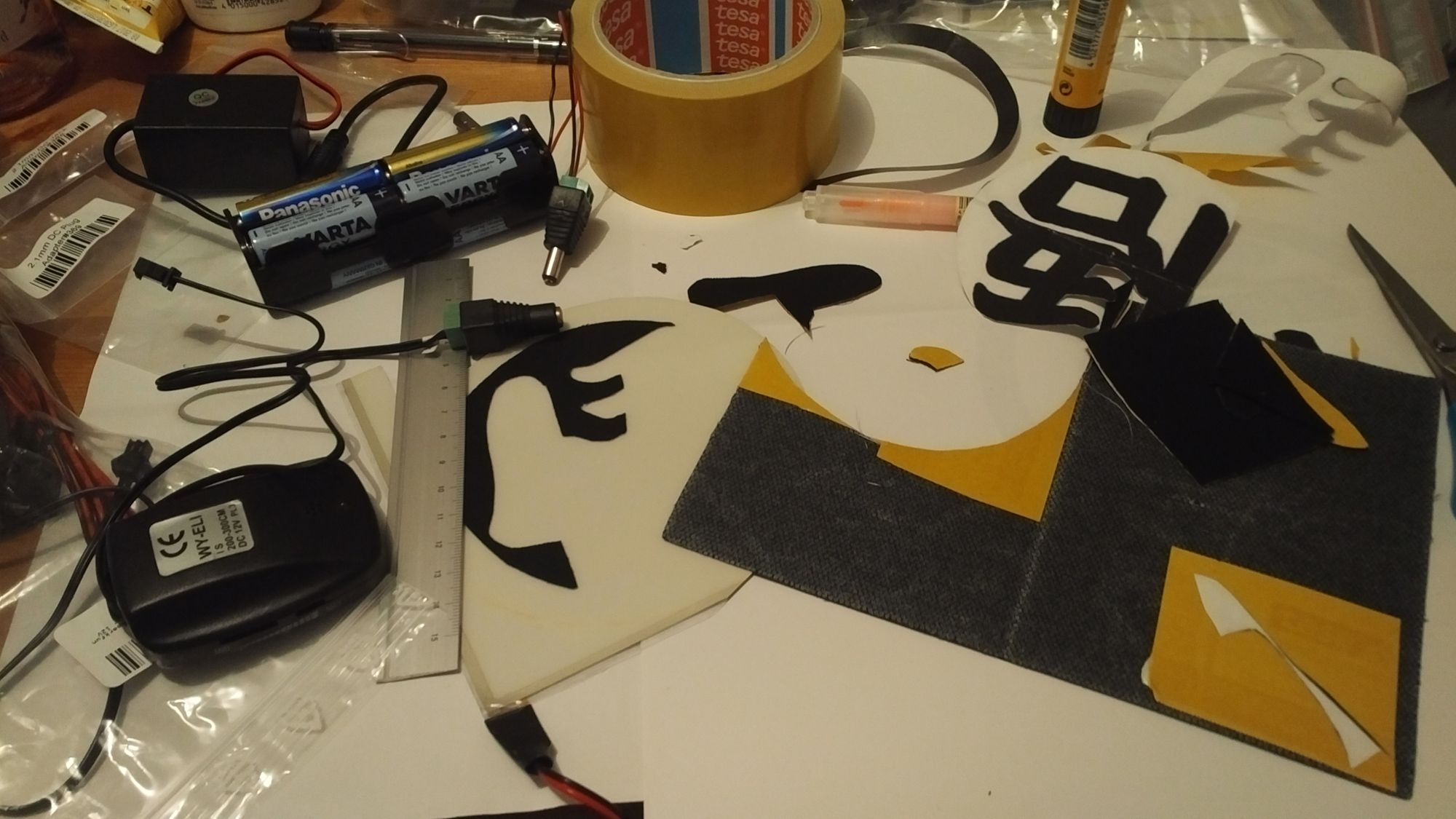

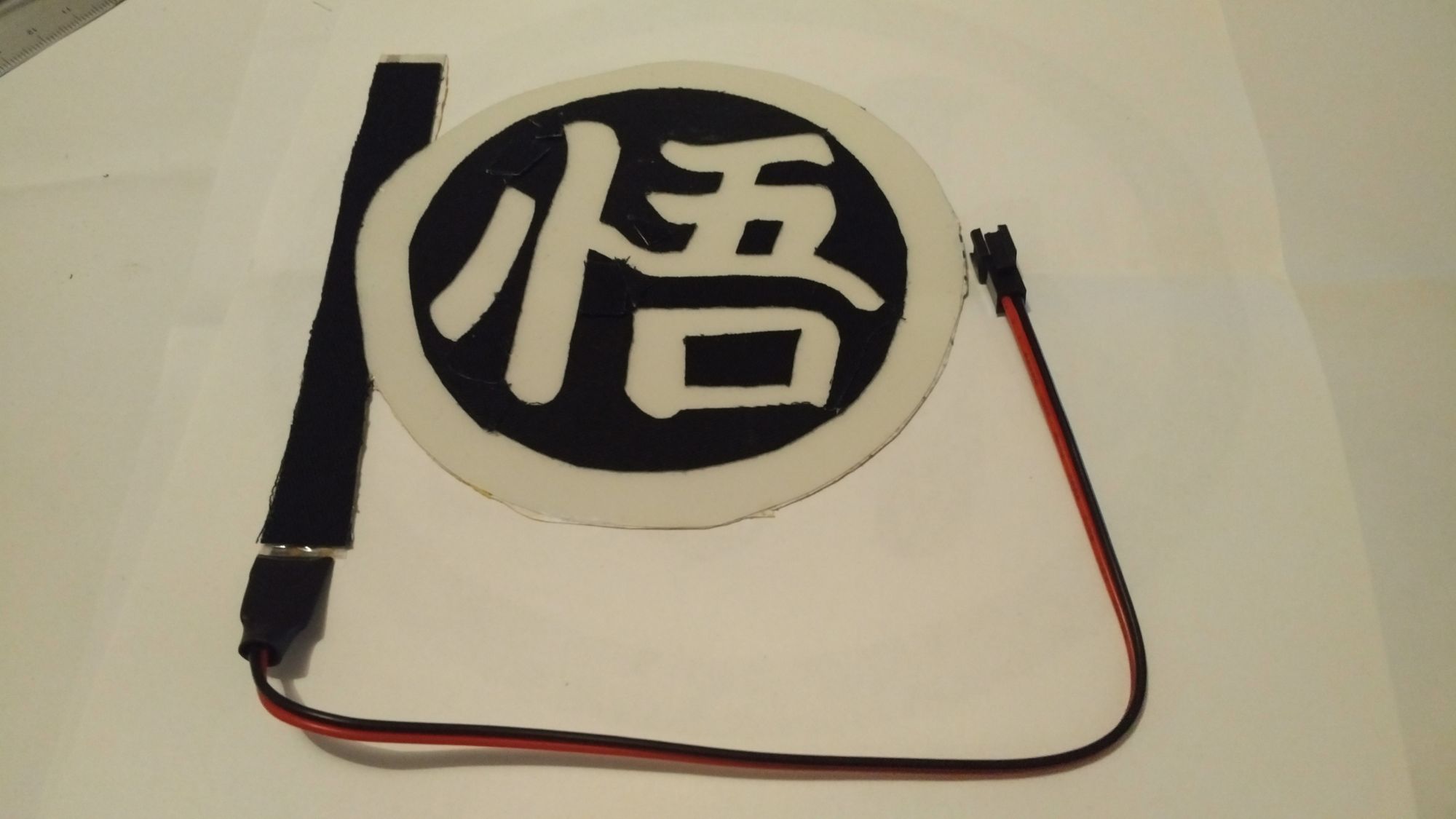

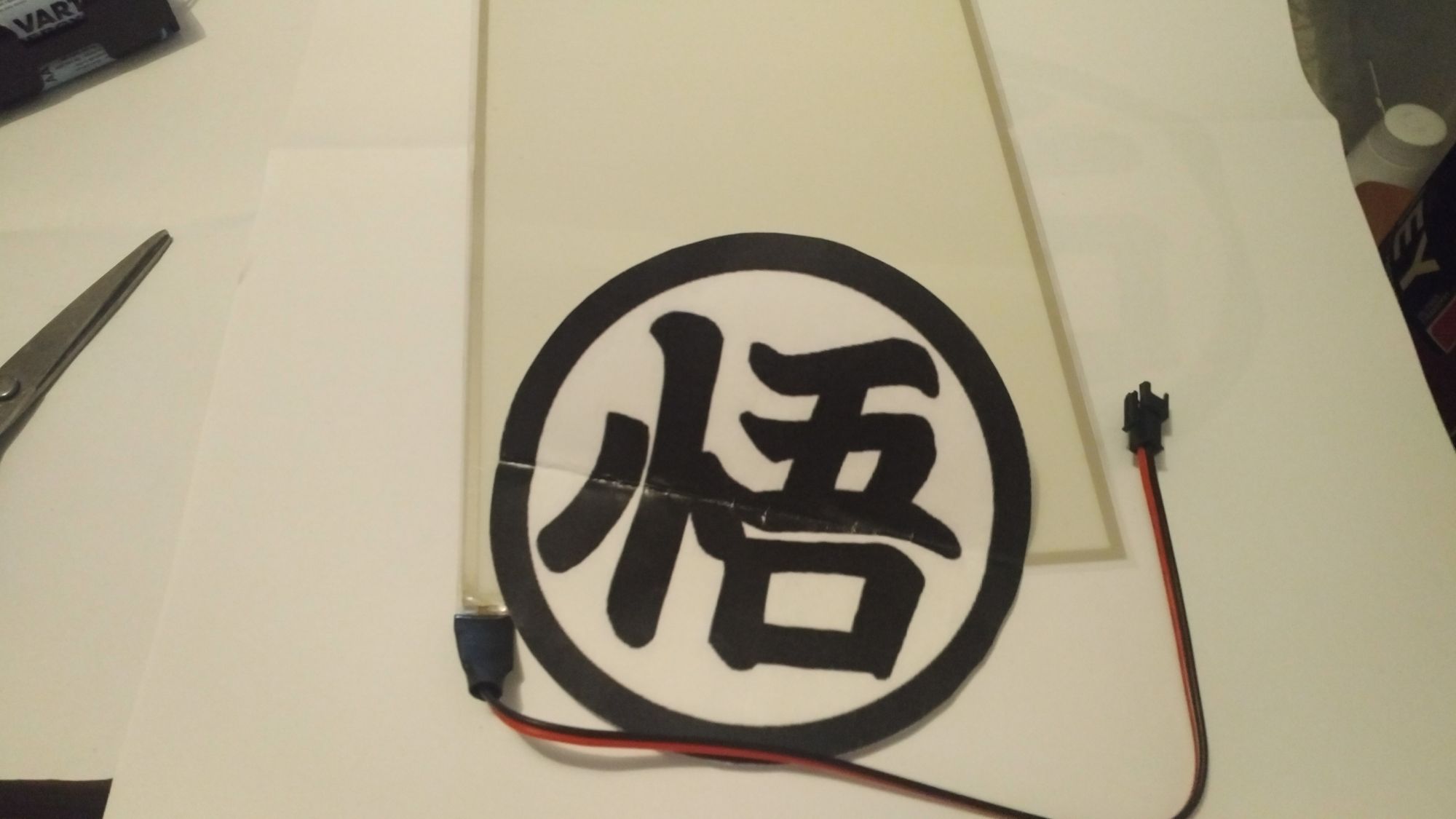

第四步：结合打印下来的图案[6:1]，配合剪刀[8:1]，双面胶[9:1] 以及 布[10:1] 对EL Panel[7:1]进行裁剪或者粘贴得到雏形（操作得不精细 所以结果较为粗糙）。

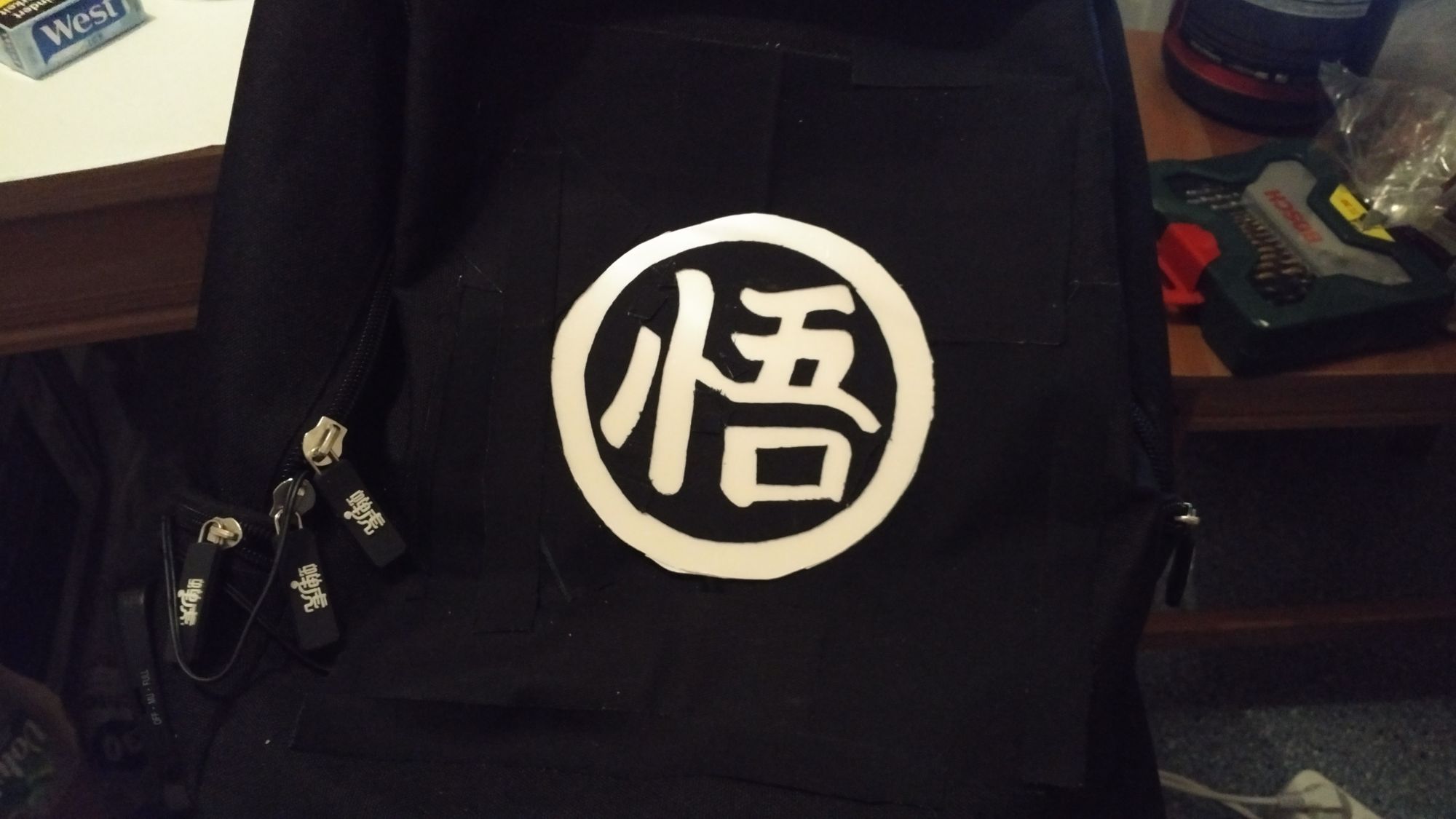

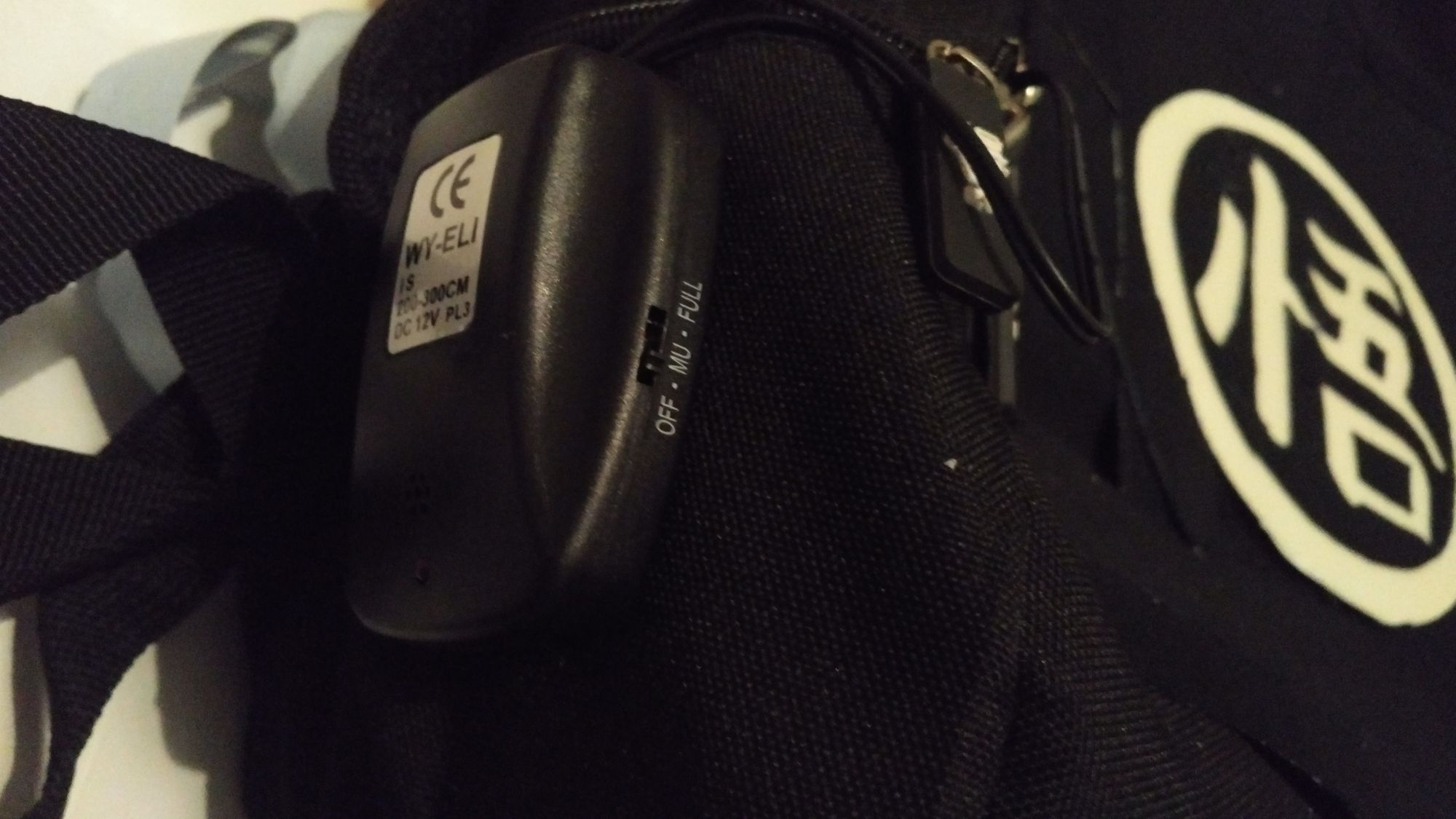

第五步：将声控Inverter[1:3]，EL Panel[10:2]根据个人喜好粘贴或者用针[11:1]线缝[12:1]到书包[13:1]上，制作完毕。

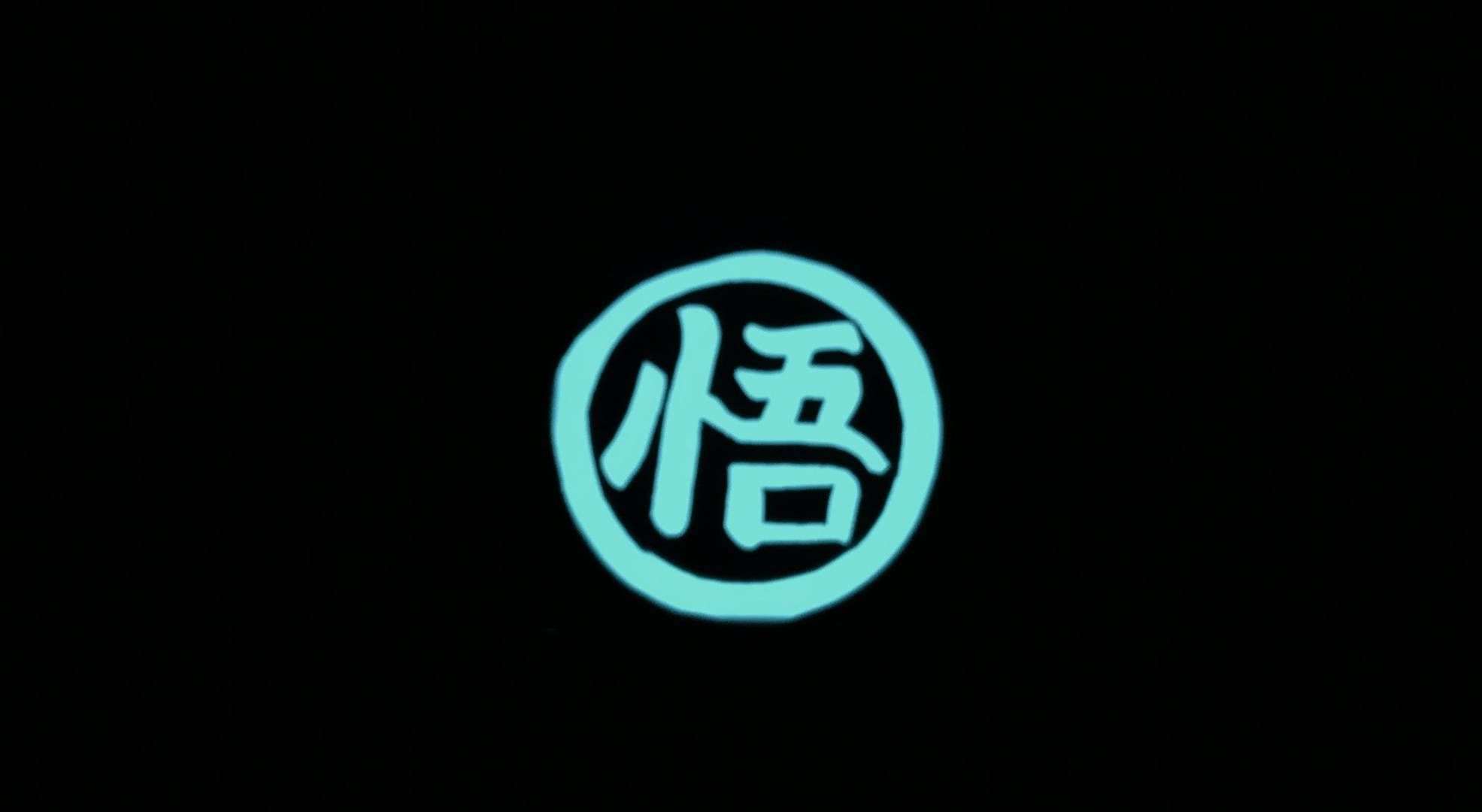

0x03 效果展示

Vimeo:

Split (Only U) - Tiësto

L’Amour Toujours - Tiësto

Youku:

Sound activated EL Panel on Bag - Split (Only U) - Tiësto

Sound activated EL Panel on Bag - L’Amour Toujours - Tiësto

  1. EL Wire 12V Sound Activated Pocket Inverter x 1 ↩︎ ↩︎ ↩︎ ↩︎

  2. Female DC Power adapter - 2.1mm jack to screw terminal block x 1 ↩︎ ↩︎ ↩︎

  3. 8 x AA battery holder x 1 ↩︎ ↩︎ ↩︎

  4. Male DC Power adapter - 2.1mm plug to screw terminal block x 1 ↩︎ ↩︎ ↩︎

  5. AA电池 x 8 ↩︎ ↩︎

  6. 打印下来的图案 x 1 ↩︎ ↩︎

  7. Electroluminescent (EL) Panel - 20cm x 15cm Aqua x 1 ↩︎ ↩︎

  8. 剪刀 x 1 ↩︎ ↩︎

  9. 双面胶 x 1 ↩︎ ↩︎

  10. 布 x 若干 ↩︎ ↩︎ ↩︎

  11. 针 x 1 ↩︎ ↩︎

  12. 线 x 2 ↩︎ ↩︎

  13. 书包 x 1 ↩︎ ↩︎
